冷卻塔詳細選型及其性能

冷卻塔詳細選型及其性能

一、冷卻塔詳細選型：

1、冷卻塔詳細選型首先要確定冷卻塔進水溫度，從而選擇標準型冷卻塔、中溫型冷卻塔還是高溫型冷卻塔。

2、確定使用設備或者可以按照現場情況對噪聲的要求，可以選擇橫流式冷卻塔或者逆流式冷卻塔。

3、根據冷水機組或者制冷機的冷卻水量進行選擇冷卻塔流量，一般來講冷卻塔流量要大于制冷機的冷卻水量。（一般取1.2—1.25倍）。

4、多臺并聯時盡量選擇同一型號冷卻塔。

其次，冷卻塔選型時要注意：

1、冷卻塔的塔體結構材料要穩定、經久耐用、耐腐蝕，組裝配合精確。

2、配水均勻、壁流較少、噴濺裝置選用合理，不易堵塞。

3、冷卻塔淋水填料的型式符合水質、水溫要求。

4、風機匹配，能夠保證長期正常運行，無振動和異常噪聲，而且葉片耐水侵蝕性好并有足夠的強度。風機葉片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。

5、電耗低、造價低，中小型鋼骨架玻璃冷卻塔還要求質量輕。

6﹑冷卻塔應盡量避免布置在熱源、廢氣和煙氣發生點、化學品堆放處和煤堆附近。

7、冷卻塔之間或塔與其它建筑物之間的距離，除了考慮塔的通風要求，塔與建筑物相互影響外，還應考慮建筑物防火、防爆的安全距離及冷卻塔的施工及檢修要求。

8、冷卻塔的進水管方向可按90°、180°、270°旋轉。

9、冷卻塔的材料可耐-50℃低溫，但對于最冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。冷卻塔造價約增加3%。

10、循環水的濁度不大于50mg/l，短期不大于100mg/l不宜含有油污和機械性雜質，必要時需采取滅藻及水質穩定措施。

11、布水系統是按名義水量設計的，如實際水量與名義水量相差±15%以上，訂貨時應說明，以便修改設計。

12、冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得運用電、氣焊等明火，附近不得燃放爆竹焰火。

13、圓塔多塔設計，塔與塔之間凈距離應保持不小于0.5倍塔體直徑。橫流塔及逆流方塔可并列布置。

14、選用水泵應與冷卻塔配套，保證流量，揚程等工藝要求。

15、當選擇多臺冷卻塔的時候，盡可能選用同一型號。

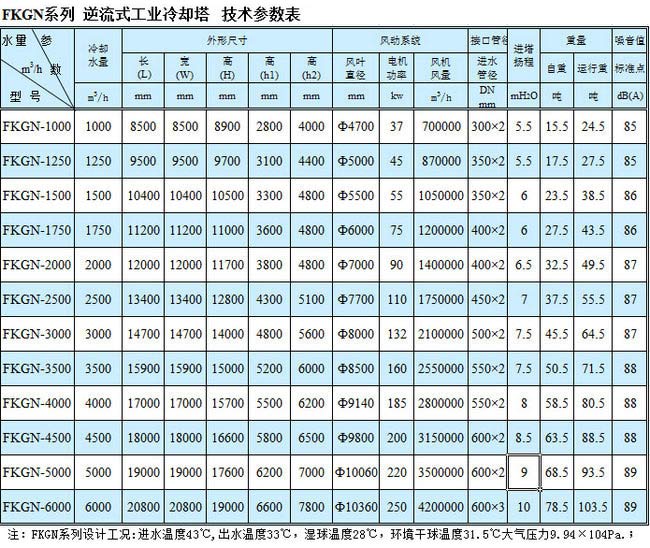

河北華盛節能設備有限公司冷卻塔技術參數：

二、冷卻塔的性能

1、設計參數：

1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃

2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃

3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃

2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、附表2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：

1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000

3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。

4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。

5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。

6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請?jiān)谟嗀洉r(shí)說明，本廠可以滿足要求。

7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。

8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會產生飄水現象。

9、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。

10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

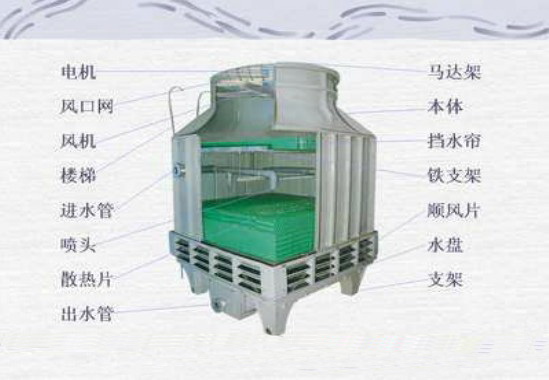

結構特征

（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。

（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。

（3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。

（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。

（5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。

（6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。

（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口及吸聲柵，降低了風機及電機傳出來的噪聲。

（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。

（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。

以上是河北華盛節能設備有限公司專業技術人員為您詳解的冷卻塔詳細選型及其性能，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
